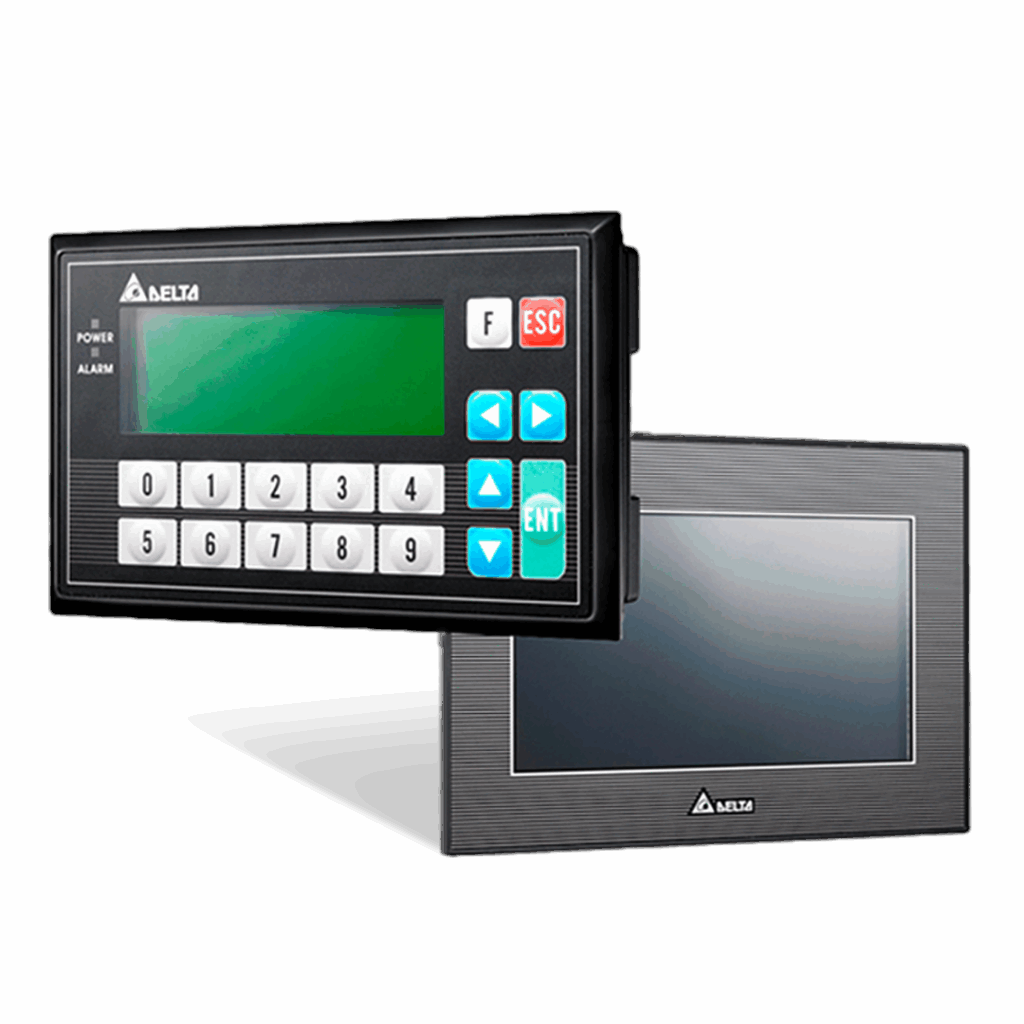

IHM com CLP incorporado – TP70P e TP04P
Versatilidade e o melhor custo/benefício em seu projeto com IHM com CLP Integrado
A série TP70P e TP04P oferece a facilidade de um CLP completa com uma interface incorporada. Versatilidade é o termo ideal para resumir a IHM com CLP incorporado DELTA. Além disso ela permite ganhos na relação custo/ benefício do seu projeto.

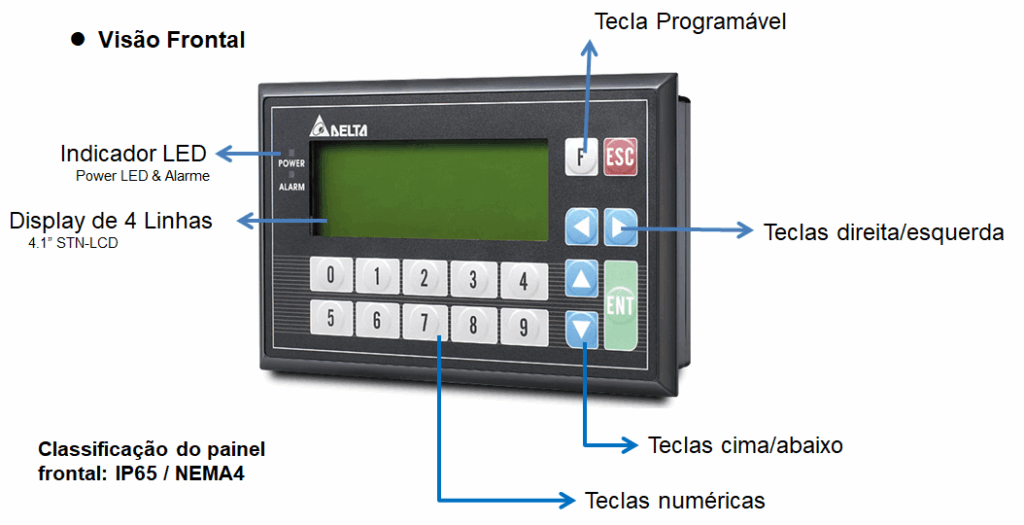

A TP04P conta uma IHM de texto LCD de 4.1’’ com 4 segmentos e teclas com funções definidas pelo usuário com um núcleo do CLP da série DVP-SS2: capacidade de programa de 8K steps.
TP70P com IHM touch screen de 7’’ colorida om um núcleo do CLP da série DVP-SS2: capacidade de programa de 8K steps.
Os modelos de IHM com CLP incorporado contam com diferentes configurações de entrada/saída e suporte a diversos tipos de saída, a alta flexibilidade da série TP70P e TP04P proporciona economia na fiação e oferece a melhor IHM e solução de controle de entrada/saída.
Características
Funcionalidades e Características:
- Tudo em um projetado para aplicativos independentes de baixo custo
- Tela touch screen TFT-LCD com tela colorida 65,535
- Fornece vários objetos gráficos, incluindo: curvas X-Y, medidores circulares, gráficos de barras, controles deslizantes e alarmes históricos/em tempo real.
- Adota o núcleo do CLP da série DVP-SS2: processamento e funções avançadas de programação
- 2 Entradas rápidas de 10kHz para leitura de encoder

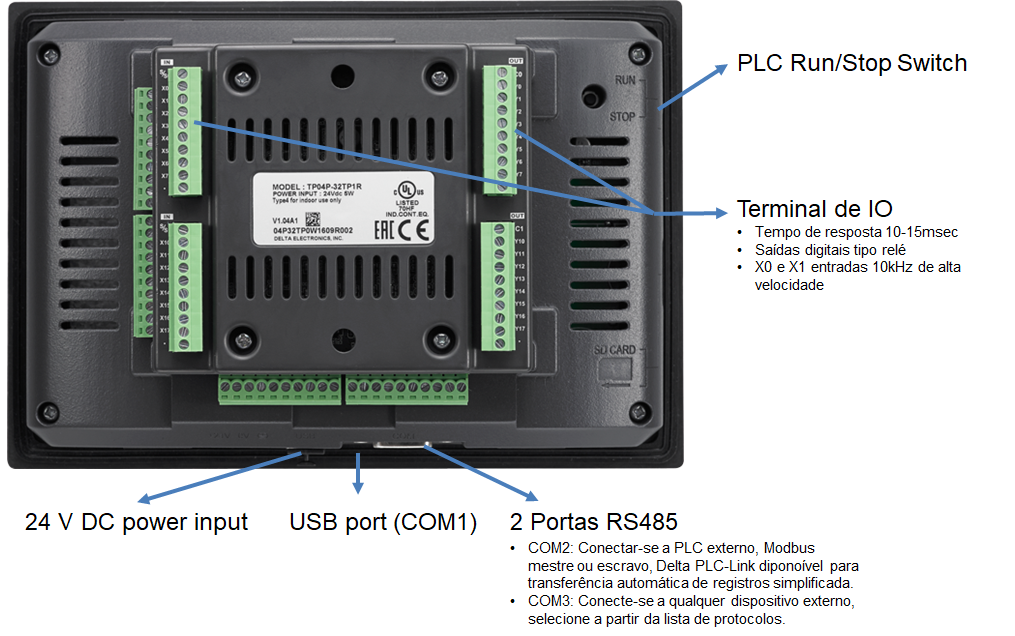

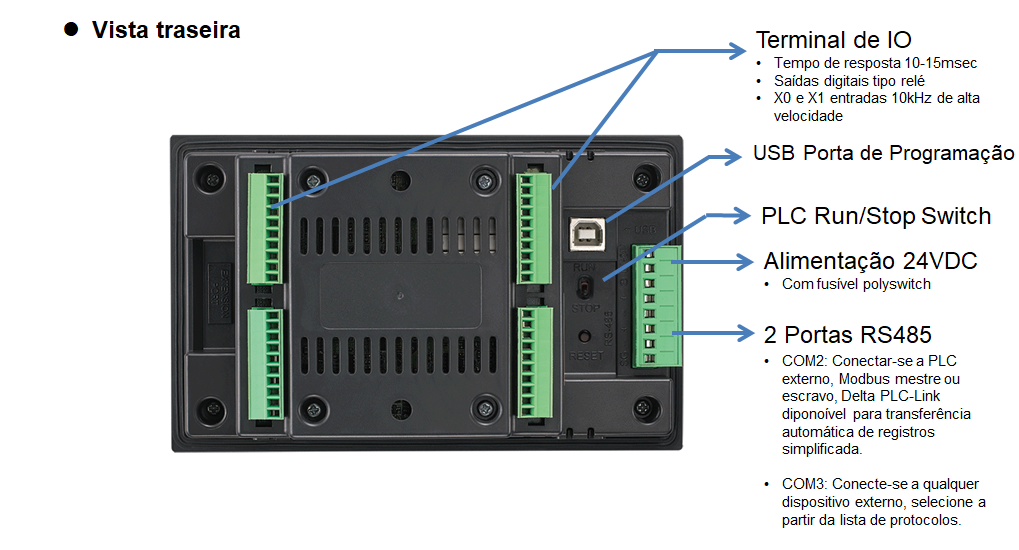

- Porta USB para download/upload de programa incorporada
- 02 Portas RS-485
- Protocolo de Comunicação MODBUS RTU e ASCII
- Permite expansão através de REMOTA RS-485
- Relógio (RTC) incorporado
- Tela de inicialização personalizável disponível
- Modelos com até 32 I/Os e opções de entradas e saídas analógicas
- Alimentação 24VDC
Produtos:
TP70P – IHM Touch screen de 7’’ colorida
Serie TP04P – IHM de texto LCD de 4.1’’ com 4 segmentos e teclas com funções.
Benefícios
- Otimize seu projeto utilizando quantidades e opções de entradas/saídas de acordo com a necessidade;
- Ganhe flexibilidade de programação;
- Tenha acesso a softwares gratuitos;
- Faça expansão através de remotas em RS-485.
Aplicações
Solução ideal para aplicações pequenas com hardware integrado a serie TP nossos CLPs incorporada são aplicados nos mais diversos segmentos e em maquinas, as funcionalidades desta linha de produto permitem grande flexibilidade nas mais diversas aplicações nas áreas industriais, prediais, utilidades etc.
Serie TP70P – Modelos para atender as diversas necessidades:
Guia Rápido de Aplicação para IHM com CLP
Descrição
Tipo
Tamanho
I/Os
TP70P-32TP1R ou T
Touch
7 polegadas
16 ED / 16 SD
TP70P-16TP1R ou T
Touch
7 polegadas
08 ED / 08 SD
TP70P-22XA1R ou T
Touch
7 polegadas
08 ED / 08 SD + 4 EA + 2SA
TP70P-21EX1R ou T
Touch
7 polegadas
16 I/Os+02EA + 1SA +02PT100
Serie TP04P – Modelos para atender as diversas necessidades:
Guia Rápido de Aplicação para Interface Monocromática com CLP
Descrição
Tipo
Tamanho
I/Os
TP04P-16TP1R ou T
Interface de Texto
4 Linhas e 10 teclas
8 ED / 8 SD relé
TP04P-21EX1R out T
Interface de Texto
4 Linhas e 10 teclas
16 I/Os+02EA + 1SA +02PT100
TP04P-22XA1R ou T
Interface de Texto
4 Linhas e 10 teclas
08 ED / 08 SD + 4 EA + 2SA
TP04P-32TP1R ou T
Interface de Texto
4 Linhas e 10 teclas
16 ED / 16 SD
